Handleiding Fotowerkwijze Isolatieplan

1. Inleiding & doel

Bij de isolatieaanpak is het verplicht om foto’s te maken. Deze foto’s zijn essentieel om:

• Het projectdossier compleet te maken.
• De gemaakte maatregelen in het advies te onderbouwen.
• Bedrijven die de maatregelen uitvoeren duidelijke informatie te geven.
• De kwaliteitscommissie inzicht te geven in de keuzes en uitvoerbaarheid.

Alle foto’s worden samen met het ingevulde isolatieplanformulier ter controle verstuurd naar:
 leveranciers@nijbegun.nl

2. Algemene richtlijnen

• Maak altijd een overzichtsfoto van het volledige bouwdeel.
• Zorg dat op de foto’s geen persoonlijke bezittingen of beelden van de bewoners te zien zijn.
• Maak minimaal 1 detailfoto’s van categorie 2 prijzen (bijvoorbeeld aansluitingen, naden, leidingen).
• Maak minimaal 1 detailfoto’s van categorie 3 prijzen (bijvoorbeeld moeilijke aansluitingen, afwijkende constructies, schades).
• Foto’s moeten scherp, goed belicht en recht genomen worden. Gebruik zaklamp of flitser indien nodig.
• Werk systematisch: eerst overzicht, daarna details.
• Controleer de foto’s direct: bij twijfel een extra foto maken.
• Voeg alleen foto’s toe die dienen als onderbouwing van de geadviseerde maatregel.

Checklist per bouwdeel

V1 – Gevels

V1-1 Spouwmuurisolatie

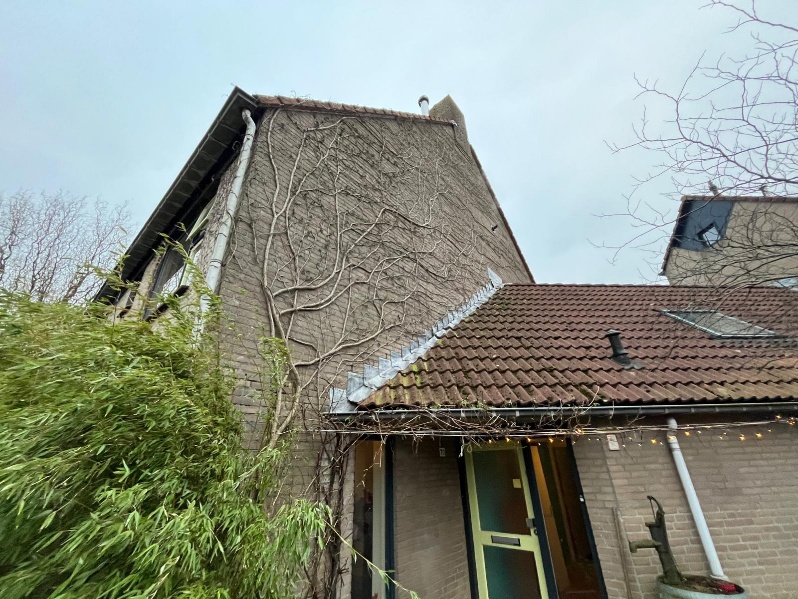

• Overzichtsfoto per gevel.
• Foto van boorgat en binnenzijde spouw.
• Foto van voegwerk.
• Foto van bijzonderheden (bv. doorlopende betonlatei, overkappingen).

VB: Hoogwerker nodig? foto staplaats hoogwerker

V1-2 Buitengevelisolatie

• Overzichtsfoto per gevel.
• Foto van aansluitingen aan maaiveld en dakrand.

V1-3 Binnen gevelisolatie

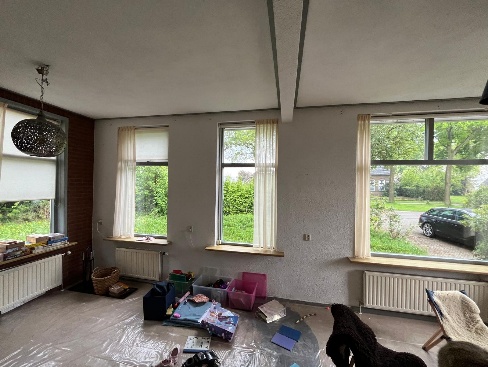

• Overzichtsfoto per ruimte waar dit wordt geadviseerd.
• Foto van aansluitingen (gevel/plafond, gevel/vloer, gevel/kozijn).
• Foto’s van mogelijke cat.2 kosten (VB: WCD, leidingwerk, radiatoren).

V2 – Glas en kozijnen

• Overzichtsfoto’s van alle gevels met glas (mag dezelfde zijn als een eerder genomen foto)

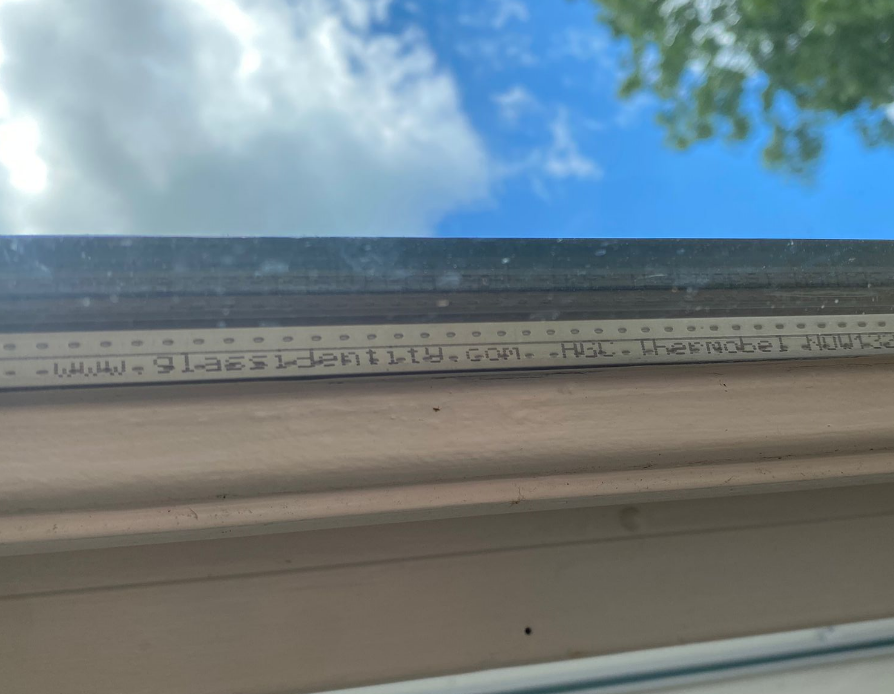

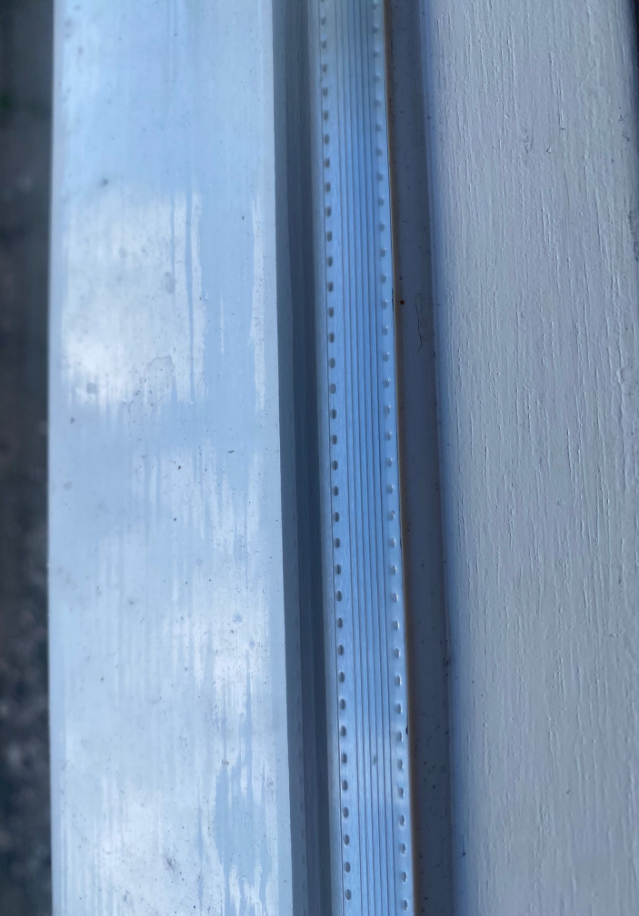

• Foto van de glaslat
•

V3 – Vloeren

V3-1 Begane grondvloeren

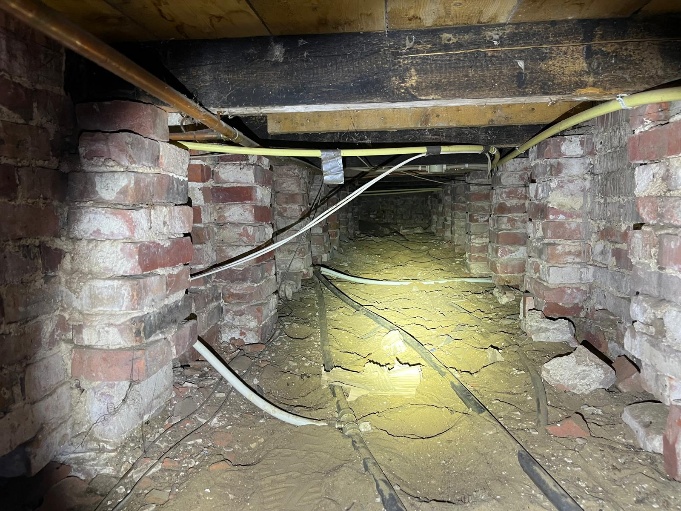

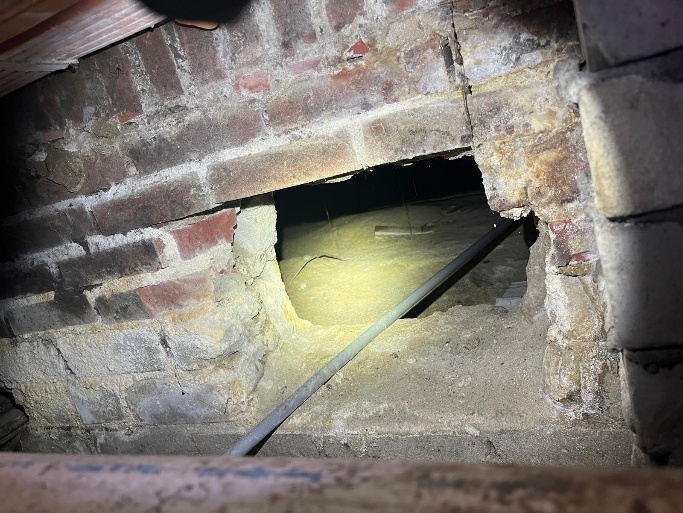

• Foto in de kruipruimte (deze hoef je niet te betreden)
• Foto van de diepte van de kruipruimte (met duimstok/rolmaat zichtbaar).
• Foto van het kruipluik + locatie.

V3-2 Zolder- en vlieringvloer

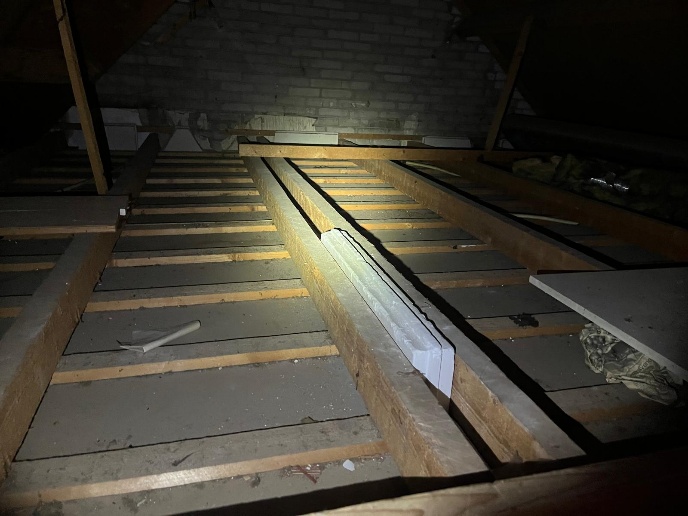

• Overzichtsfoto van de vloer.
• Foto van aansluitingen (dak/muur).

V4 – Daken

V4-1 Binnenzijde schuin dak

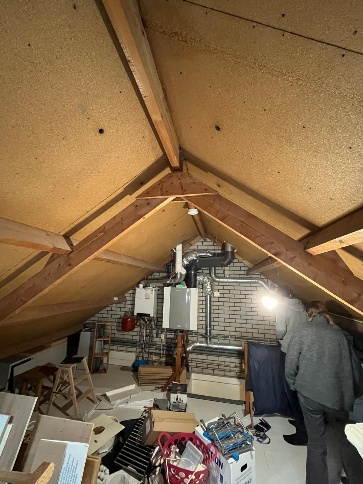

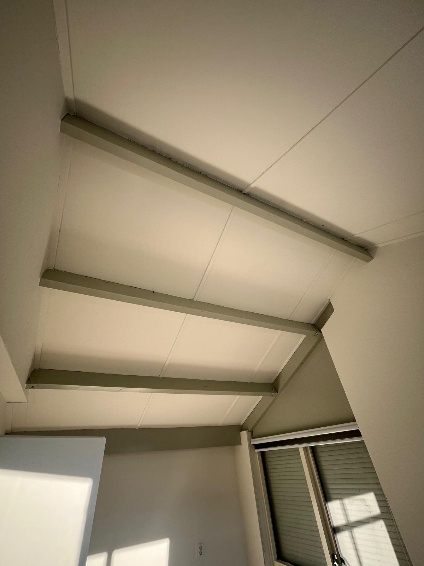

• Overzichtsfoto van het dak.
• Detailfoto van dakbeschot (materiaal, afwerking, kieren, oude lekkages).

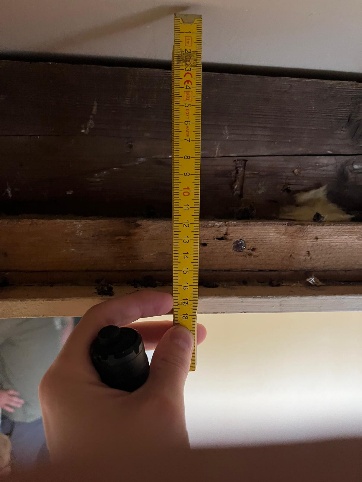

• Foto van dakconstructie (balken, spanten, diepte gording).
• Foto van uitbouwen/dakkapellen.

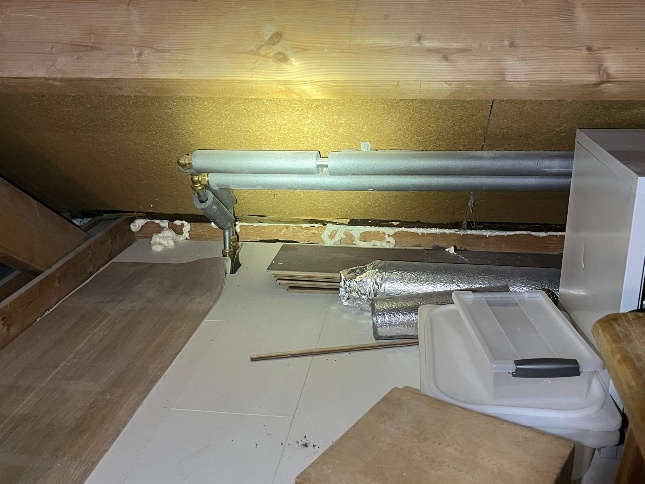

• Foto van aansluitingen (dak/muur, dak/nok, dak/dakkapel of dakraam).

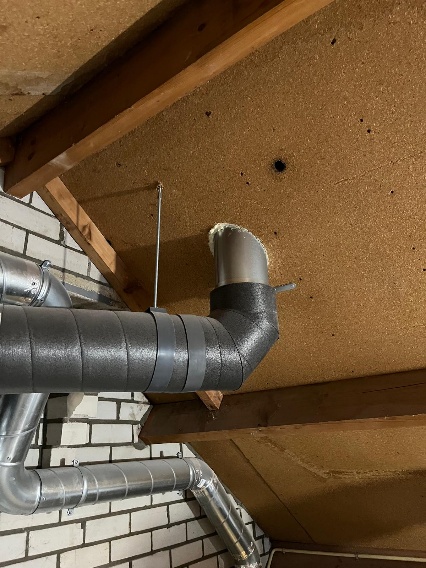

• Foto van dakdoorvoeren (luchtkanalen, rookgasafvoer, etc.).

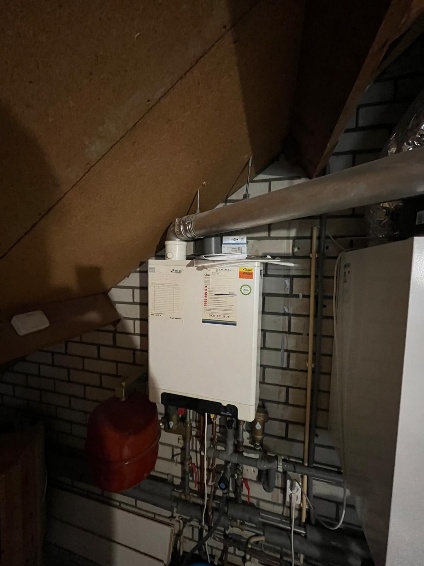

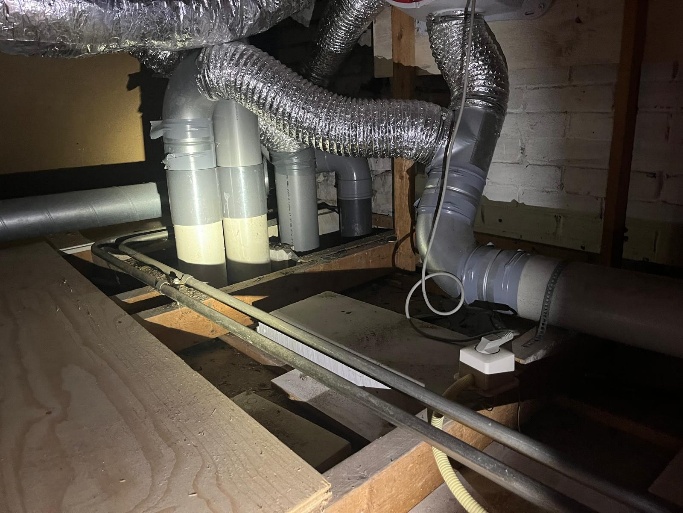

• Foto van aanwezige installaties (cv-leidingen, ventilatiekanalen, etc.).

V5 – Ventilatie

4. Kwaliteitseisen foto’s

• Resolutie: minimaal 8 megapixel (standaard smartphone voldoet).
• Aantal: maximaal aantal niet bepaald, maar goed om rekening te houden dat er bij SNN maximaal 5 MB kan worden geüpload.
• Controle: bekijk direct of de foto bruikbaar is, maak anders opnieuw.
• Opslag & naamgeving: gebruik duidelijke bestandsnamen en lever foto’s digitaal aan samen met het isolatieplan.
