Vuistregels voor ventilatie

Het isolatieplan bestaat uit isolatie- en ventilatiemaatregelen waarbij de laatste wordt gebaseerd op een ventilatieberekening.

Omdat er rondom het ventilatieplan soms verschillende opvattingen bestaan, worden de te gebruiken vuistregels voor ventilatie in dit blad toegelicht. Wanneer een adviseur een plan aanlevert dat hiervan afwijkt wordt het plan afgekeurd.

Een ventilatieberekening en de ventilatiebehoefte van een woning komen tot stand op basis van regels vanuit het Besluit bouwwerken en leefomgeving (BBL) waaraan Nij Begun zich committeert

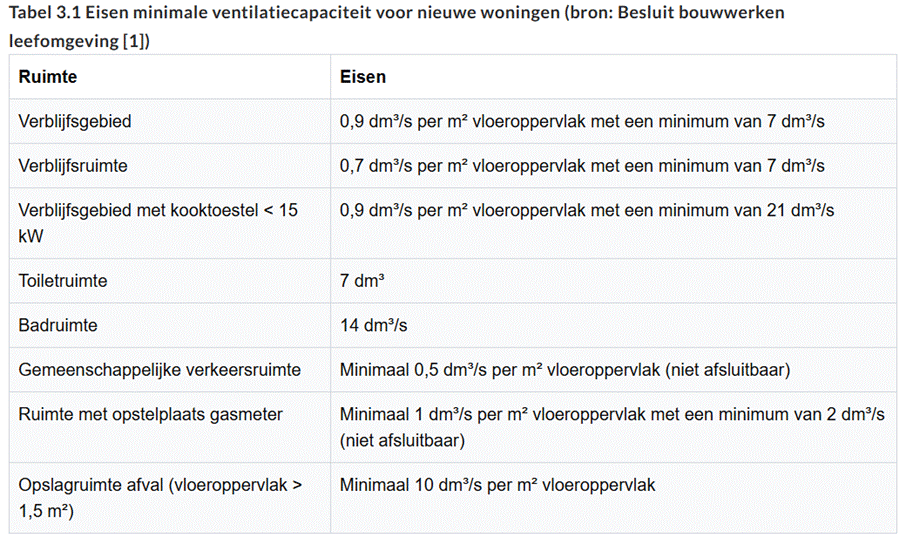

Een ruimte kan verschillende functies hebben, een andere functie kan ook een andere manier van ventileren inhouden. De minimale af te zuigen hoeveelheid lucht per ruimte is te vinden in de onderstaande tabel:

Stappenplan:

1. Bepaal de oppervlakte van je ruimte.

2. Bepaal op basis van de oppervlakte van je ruimte de minimale afvoer. Let op dat je je houdt aan de speciale eisen voor bijvoorbeeld keuken, bad-, of toiletruimte (resp. min. 21,14, 7 l/s). In ieder geval moet iedere leefruimte geventileerd worden met minimaal 7 l/s. Afzuiging van lucht kun je uitdrukken in dm3/s of in l/s.

3. Bepaal waar je de afvoerpunten wilt hebben. Deze zitten altijd in je natte ruimtes (keuken, bad-, of toiletruimte) maar kunnen eventueel ook in andere ruimtes. Mocht er nog een afzuigpunt nodig zijn, is het mogelijk te kijken naar ruimten als de bijkeuken, op zolder of in de Cv-ruimte. Houd bij de bepaling van de punten rekening met het geluid dat een afzuigventiel maakt, maar ook wat maximaal door een ventiel past.

4. Bepaal je toevoer. Bij een centrale WTW-installatie komt de aangevoerde lucht ook binnen via toevoerpunten. Er zijn in dit geval aan- en toevoer ventielen nodig.

Let bij het bepalen van de toevoer vooral op de roosters. Zijn er al roosters aanwezig? Welke type roosters zijn dit? Hoeveel meter aan rooster heb je nodig om de juiste hoeveelheid lucht ook de woning in de krijgen? Is er ook toevoer nodig vanuit dakramen? Zijn de roosters zelfregulerend?

5. Zorg ervoor dat je totale aan- en afvoer met elkaar in balans zijn.

Let op: bij C4c is er sprake van CO2-sturing op de afvoer van de woonkamer en hoofdslaapkamer.

Nu je een ventilatieberekening hebt gemaakt die in balans is, is het belangrijk om te toetsen of je aan de onderstaande regels voldoet:

Aanvullende regels:

1. Je maakt gebruik van overstroom. Luchtstromen onder een deur door naar andere vertrekken. Op deze manier mag je maximaal onder twee deuren door.

2. Minimaal 50% van alle lucht moet van buiten komen.

3. Je mag nooit vuile lucht door een slaapkamer zuigen (dus geen afvoerpunten in de slaapkamer).

4. Houd rekening met de breedte van je ramen. Dit bepaalt ook je toevoer door roosters. Soms is het beter om een geveldoorvoer te adviseren, wanneer er bijvoorbeeld al glas vervangen is, zonder roosters. In zulke gevallen is het ook mogelijk hiernaar uit te wijken. Let op: geveldoorvoeren staan (nog) niet in de catalogus voor maatregel 29.

5. In sommige gevallen moet er veel lucht onder een deur door. Vanuit praktisch oogpunt kun je de regel hanteren dat wanneer er meer dan 15 l/s onder de deur door moet, uitgeweken wordt naar een rooster in de deur. Let op: deurroosters staan (nog) niet in de catalogus van maatregel 29.

6. Luchtverplaatsing maakt geluid. Houd dus rekening met de locatie van je afvoerpunten.

7. Af- en toevoer mogen niet te dicht bij elkaar zitten. Dit om vermenging van lucht te voorkomen.

8. Toevoer van lucht kan via zowel roosters als ventielen (WTW)

9. Toevoer mag niet te dicht in de buurt zitten van een rookkanaal. Exacte bepaling blijft maatwerk, maar adviseurs mogen de volgende regel aanhouden: ongeveer 6–10 m horizontaal of 2 m hoogteverschil.

10. Wanneer onvoldoende (geschikte) roosters, kun je ramen vervangen ten behoeve van roosters of doorvoeren maken in dak of gevel. Deze geven vaak comfortproblemen en zijn relatief duur (nog niet in de catalogus). Te hanteren bron: ISSO-kleintje Ventilatie

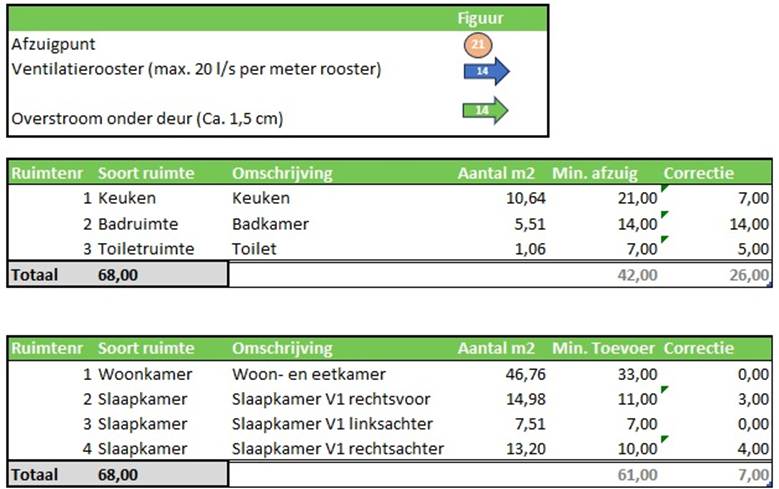

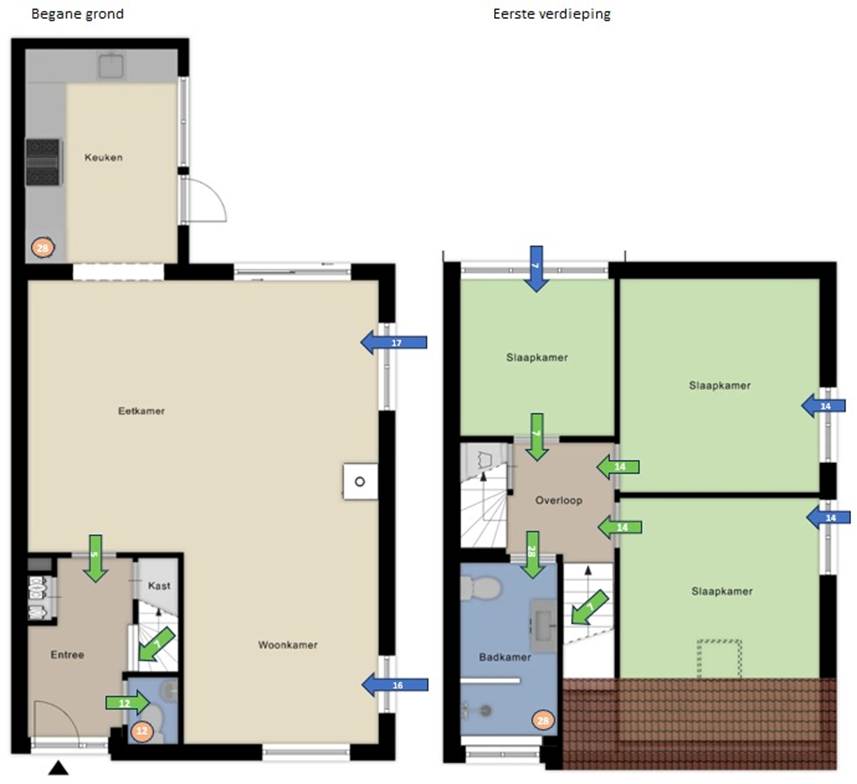

Voorbeeld 1:

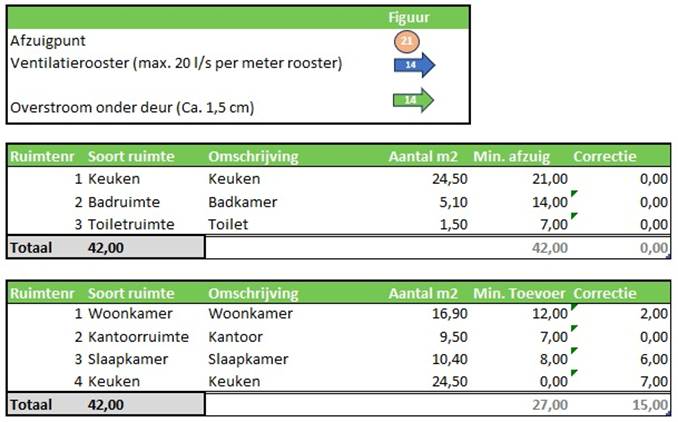

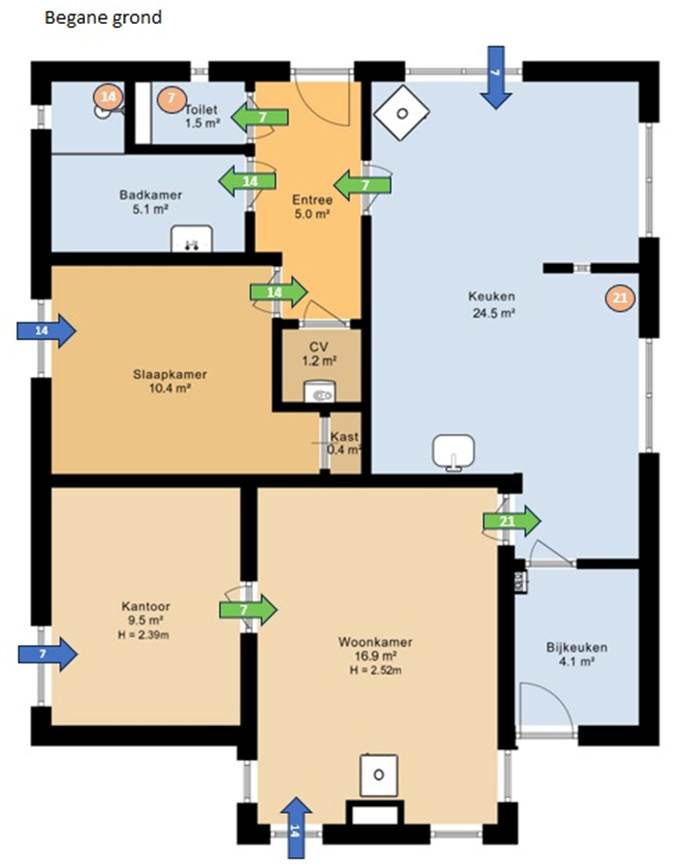

Voorbeeld 2:
